Level Switchレベルスイッチ一覧
粉体用 For Powder
回転式レベルスイッチ
製品の特長
- 高温仕様や耐荷重仕様の製作可
- 内部機構がユニット化され、本体をタンクに取り付けた状態で交換可
- 羽根への過度の負荷よりモータ保護するためクラッチ機構を標準装備
- 適切な羽根形状を選定することで幅広い見掛比重に対応可
動作原理
モータにより回転している羽根を、堆積した測定物が拘束すると、接点を出力し、モータを停止させます。 堆積物がなくなると、再びモータが回転を始めます。
両回転式レベルスイッチ
製品の特長
- 高温仕様や耐荷重仕様の製作可
- 内部機構がユニット化され、本体をタンクに取り付けた状態で交換可
- 羽根への過度の負荷よりモータ保護するためクラッチ機構を標準装備
- 適切な羽根形状を選定することで幅広い見掛比重に対応可
動作原理
当社独自のスイッチング機構により、羽根の回転方向に関わらず、高安定、高信頼度検出を実現します。 モータにより回転している羽根を、堆積した測定物が拘束すると、 接点を出力し、モータを停止させます。堆積物がなくなると、再びモータが回転を始めます。
ミニ回転式レベルスイッチ
製品の特長
- 羽根への過度の負荷よりモータ保護するためクラッチ機構を標準装備
- 取付時のわずらわしい羽根の取り外しを無くした展開羽根を標準採用
- 接粉部ステンレス仕様が製作可能
動作原理
モータにより回転している羽根を、堆積した測定物が拘束すると、接点を出力し、モータを停止させます。 堆積物がなくなると、再びモータが回転を始めます。
振子式レベルスイッチ
製品の特長
- ギヤやクラッチなどの駆動部がないため、
内機交換などのランニングコストを大幅に削減 - 駆動部と動力部が隔壁で完全に遮断されているため、
内圧による微粉の侵入を防ぐ - 非連結で動力部から羽根をスイングさせているので、
羽根への過負荷や衝撃による動力部の損傷がない
動作原理
電子回路部からの信号により振子動作している羽根を
堆積した測定物が拘束すると、接点を出力します。
マイクロウェーブ式レベルスイッチ
製品の特長
- 検出面上の汚れや付着やスケールなどの
影響を受けにくい性質 - 24GHzの新型発信・受信器の採用で小型・軽量
- タンクに振動があるところなどに増幅部分離型対応可能
動作原理
送波器と受波器の間が直線軸上において測定物に
遮られると、マイクロ波は反射、吸収されて、
受波器ではマイクロ波が受信できなくなり
接点を出力します。
液体用 For Liquid
ヨコ型フロートスイッチ
製品の特長
- 電源不要で液面を確実にキャッチします。
- 内部機構がシンプルにユニット化され、保守が非常に容易です
- あらゆる用途での使用が可能です
- 2接点出力仕様が製作可能です。（防爆型は不可）
動作原理
フロートの端に取付けた磁石が隔壁で完全に遮断された端子函内の磁石との相互磁力作用により、 液面の上下変化をマイクロスイッチのON-OFF変化として検出します。

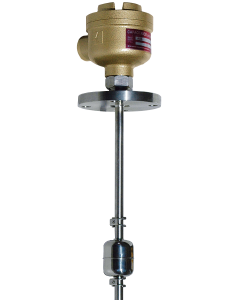

タテ型フロートスイッチ
製品の特長
- リードスイッチを使用しているため、
1000万回の使用にも安心して使用できる - 接液部はSUS304(316、316L)及び耐食性樹脂を
使用していますので、広範囲の液体に使用できます - 耐圧防爆構造 ExdⅡBT4を認定取得(KFE-3000シリーズ)
動作原理
フロートに磁石を内蔵し、ステム内にリードスイッチを
セットしてあり、液位の上下によりフロート内蔵の磁石で
リードスイッチをON-OFFさせるものです。

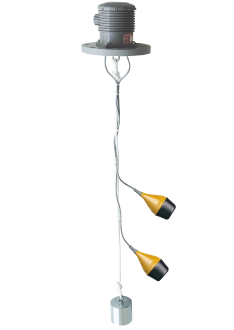

多点式ボールフロートスイッチ
製品の特長
- 1点制御から多点制御まで確実な動作で安全に検出
- 粘性液体、スカム等浮遊物を含む汚水レベルも
確実に検出 - フロート1個で警報から制御まで応用可能
動作原理
フロート内部にフロートが一方向に傾き浮くように
埋め込まれたおもりとマイクロスイッチ及びフロートが
傾いた時マイクロスイッチを押えるよう振り子状態に
付いたおもりからなり、フロートの傾きに対応して
接点出力します。

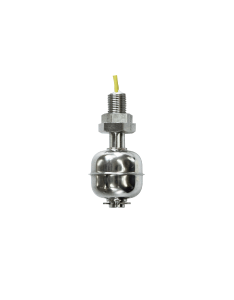

小型汎用フロートスイッチ
製品の特長
- リードスイッチを使用しているため信頼性が高く、
長寿命 - シンプルな構造で取扱いが簡単
- ステンレスや耐食性樹脂（PVC、PP、PTFE）など
多彩な材質を使用しているため様々な用途に適応
動作原理
フロートに磁石を内蔵し、ステム内にリードスイッチを
セットしてあり、液位の上下によりフロート内蔵の
磁石でリードスイッチをON-OFFさせるものです。

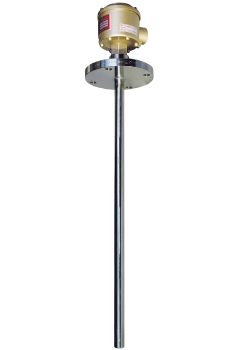

ダイヤフラム式レベルスイッチ
製品の特長
- 可動部がシンプルに設計されているので安定動作する
- タンク内液は検出パイプに接液しますが、
スイッチ本体には接液しない - 粘度・粘着性が高い液体、フロートスイッチで
検出が困難な高温な液体でも比較的簡単に測定できる
動作原理
タンク内水位が上昇すると、検出パイプの内圧が
高くなり、ダイヤフラムがマイクロスイッチを押し、
接点出力します。水位が低下し、 検出パイプの内圧が
下がると、マイクロスイッチの復帰力とダイヤフラムの
自重により接点出力を解除します。

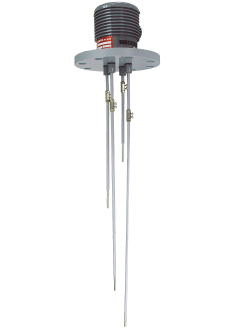

電極式式レベルスイッチ
製品の特長
- ケース・フランジ材質が選択可能(KF-650)
- 電極棒径はφ6のみだが、材質は選択可能
(KF-660N/677/688) - 高温・高圧仕様も対応可能(KFB-640)
動作原理
増幅部（市販品）との組合せにより導電性の液体における
電極間の微小電流の通電の有無で液面を検知します。
液体用・粉体用 For Liquid & For Powder
静電容量式レベルスイッチ
製品の特長
- 高感度、高安定機器。
- 機械的強度大、耐久性絶大！
- 中国国内防爆を認定取得（NEPSI）
動作原理
主電極とタンク壁、あるいは主電極と
接地（アース）電極間の静電容量変化を計測します。
レベルの上昇と共に静電容量値が上昇し、
設定値を超えると接点出力します。
振動式レベルスイッチ(KVK/KVA/KVS/KVF)
製品の特長
- 誘電率、水分率変動など
物性変化のある測定物も検出する。 - ステンレス一体構造になっているため、
耐圧性に優れている。 - 見掛比重0.03以上の粉体を検知できる。
動作原理
検出部に内蔵された振動素子により振動ロッドが
振動しており、測定物に触れると振動が減衰します。
これを電気的に検出して接点出力します。
振動式レベルスイッチ(KVX/XV2)
製品の特長
- 誘電率、水分率変動など
物性変化のある測定物も検出します。 - 感度調整が簡単で取扱い容易です。
- シール部がなく耐圧性に優れています。
動作原理
検出部に内蔵された振動素子により振動板が
振動しており、測定物に触れると振動が減衰します。
これを電気的に検出して接点出力します。
